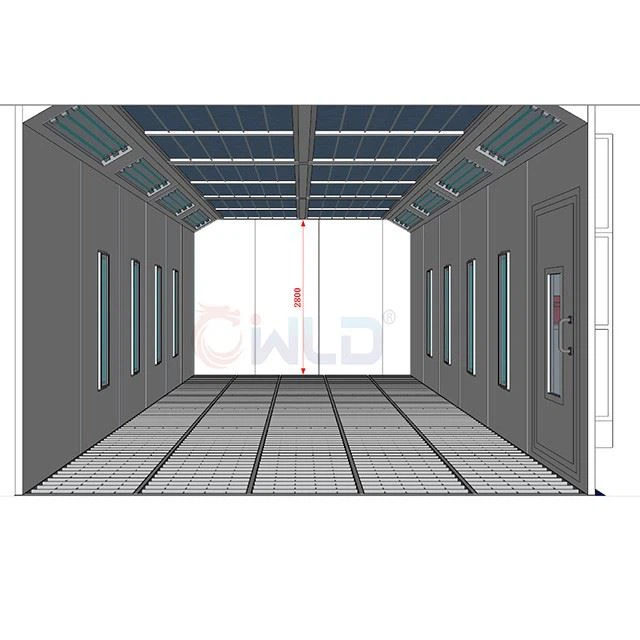

תא תרסיס WLD-GY עם ארון מערכת חמצון פוטו-קטליטי

תא תרסיס WLD-GY עם ארון מערכת חמצון פוטו-קטליטי:

וולבורד:עובי 50 מ"מ בסגנון סנדוויץ' EPS (פוליסטירן אפיזפסטיקה) 50 מ"מ. לוחות עור פלדה צבעוניים בעובי 0.426 מ"מ. לוח גג פלדה מגולוון.

מרתף: יריעת פלדה ובניית צינור פלדה מרובעת. רשתות מלאות עם מסנן רצפה. 2 יח' של רמפות.

דלת:3 יח' של דלתות קדמיות יוקרתיות עם עור פלדה צבעוני בעובי 0.8 מ"מ. גודל: 3000(w) x 2750(שעה). מחשב אחד של דלת חירום. צופה בחלון עם מסגרת אלומיניום.

מערכת זרימת אוויר:מאוורר צריכת 2x4kw, מאוורר פליטה 1x7.5kw. מנחת חשמלי BELIMO 20N.

מבער: איטליה Riello G20 מבער דיזל, 200000Kcal / h. זמן החימום 5-7 דקות (20-60。 ג). טמפרטורה מקסימלית
ב 80。 ג. צריכת הדלק היא 4-5 ק"ג לרכב.

מחליף חום:עשוי נירוסטה. שער החליפין של החום מגיע ל-85%.

מערכת תאורה: תאורת התקרה כוללת 24 יח' של מנורות LED בהספק של 16 ואט. תאורה צדדית כוללת 16 יח' של מנורות LED בהספק של 16w. 900 לאקס.

טיהור אוויר:מבנה סינון כפול. המסנן הראשי יכול ללכוד גרגירים גדולים מ -10μm. מסנן תקרה ללכוד גרגירים גדולים יותר מ 5μm. ניקיון האוויר בסביבת העבודה יכול להגיע ל -98%.

מערכת בקרת זיהום:סט אחד של ארון טיפול חמצון פוטו-קטליטי .

מבוא מערכת קבינט חמצון פוטו-קטליטי:

טכנולוגיית חמצון פוטוכימי משתמשת בחמצון המושרה באור כדי לשלב O2, H2O2 וחומרי חמצון אחרים עם קרינת אור. האור המשמש הוא בעיקר אור אולטרה סגול, כולל uv-H2O2, uv-O2 ותהליכים אחרים, אשר ניתן להשתמש בהם לטיפול בחומרים קשים להשפלה כגון VOCs ו malodors. בנוסף, במערכת עם אור אולטרה סגול, יש השפעה סינרגטית בין אור אולטרה סגול ויוני ברזל, אשר מאיץ מאוד את קצב הפירוק של H2O2 כדי לייצר רדיקלים הידרוקסיל, ומקדם חמצון והסרה של חומר אורגני. התגובה הפוטוכימית כביכול היא תגובה כימית שיכולה להימשך רק תחת פעולת האור. בתגובה זו, מולקולות סופגות אנרגיית אור ומתרגשות למצב של אנרגיה גבוהה, ואז מולקולות הנרגשות אלקטרונית עוברות תגובות כימיות. הפחתת חמצון פוטוכימית משתמשת מוליכים למחצה מסוג n כזרזים. TiO2 יציבה מאוד בשל תכונותיה הכימיות והפוטוכימיות, בעלת קצב ספיגת האור החזק ביותר, אינה רעילה וזולה, ויש לה אספקה מספקת. לכן, הסרת redox פוטוקטליטי של מזהמים בדרך כלל משתמש TiO2 כאור. זרז. מנגנון redox של photocatalyst הוא בעיקר כי הזרז מוקרן על ידי אור, סופג אנרגיית אור, עובר מעברים אלקטרוניים, מייצר זוגות "חור אלקטרונים", ישירות redox המזהמים נספגים על פני השטח, או לחמצן את הידרוקסיל OH - נסחף על פני השטח, ליצור הידרוקסיל חמצון חזק הידרוקסיל רדיקלי OH כדי לחמצן מזהמים.

תרשים סכמטי של קטליזה פוטו-חמצן 500.jpg

מבט כולל על אתר הפרוייקט

מקור גז פליטה

ציפוי רכב הוא החוליה המייצרת הכי הרבה "שלוש פסולת" בתהליך ייצור הרכב, וגז הפליטה מהציפוי הוא החלק העיקרי של "שלוש הפסולת" של הציפוי. בשל הבנה לקויה של אנשים לגבי הסיכונים של גז פסולת, טכנולוגיית טיפול בגז פסולת לא מספקת ועלויות גבוהות של טיפול בגז פסולת, גז פסולת ציפוי הוא לעתים קרובות משוחרר ישירות ללא טיפול. גזי פסולת אלה מוזרמים לאטמוספרה ללא טיפול, ובתנאים מסוימים ייצרו זיהום פוטוכימי, ישפיעו על איכות האוויר, ישפיעו על צמיחת בעלי החיים והצמחים ועל בריאות האדם. גזי פליטה רעילים מסוימים של VOC משביתים, טרטוגניים ומסרטנים, וגורמים נזק חמור לגופם של בני אדם החשופים אליהם במשך זמן רב. לשם כך, מדינות שונות הוציאו חוקים ותקנות מתאימים להגבלת פליטת גזים כאלה. "תקן פליטה מקיף לזיהום אוויר" של GB16297 שהוכרז ויושם על ידי סין בשנת 1997 הגביל את מגבלות הפליטה של 33 מזהמים, כולל בנזן וטולואן. תהליך הריסוס של קסילן וממסים אורגניים נדיפים אחרים (VOC) כולל ריסוס, פילוס וייבוש, לכל תהליך יש פליטות VOC., בסדנת רכב מרססת צבע בסיס של סדנת מתכת, ייצור ה-VOC בתא הריסוס, חדר ההחלקה וחדר הייבוש היו 60%, 35% ו-5%, בהתאמה, והמעיל בשלושת התהליכים היה 50%, 20% ו-30%. המזהמים העיקריים בתא הריסוס או בתהליך הריסוס הם VOC וערפל צבע (חומר חלקיקי), והמזהמים העיקריים בתהליך ההחלקה והייבוש הם VOC. חלקיקי ערפל צבע הם קטנים (בעיקר מתחת ל -10μm), צמיגות גבוהה, קל לדבוק בפני השטח של החומר, לפני טיהור גז פסולת אורגנית

יש להסיר את ערפל הצבע, ואז טולואן וקסילן בגז הפליטה מוסרים עוד יותר. על מנת לשמור על סביבת העבודה של הריסוס, על פי הוראות חוק הבטיחות והבריאות בעבודה, במהלך פעולת הריסוס, יש לאוורר את חדר הריסוס באופן רציף, ויש לשלוט במהירות האוורור (0.25 ~ 1) בטווח של m/s. ההרכב העיקרי של גז הפליטה מתא תרסיס הצבע הוא הממס האורגני המנודה על ידי צבע הריסוס, ומרכיביו העיקריים הם פחמימנים ארומטיים, אתרי אלכוהול וממסים אורגניים אסתר. בשל נפח הפליטה הגדול של תא תרסיס הצבע, גז הפסולת האורגני הכולל מותש הריכוז נמוך מאוד, בדרך כלל מתחת 100 מ"ג / מ"ק. בנוסף, הפליטה של דוכני תרסיס צבע מכילה לעתים קרובות כמות קטנה של ערפל צבע לא מטופל, במיוחד בתאי תרסיס ללכידת ערפל צבע יבש. יש הרבה ערפל צבע בפליטה, אשר עשוי להיות מכשול כדי להתיש טיפול בגז. זה חייב להיות מטופל מראש לפני טיפול גז פליטה. להתמודד עם.

פרמטרי גז פליטה הרכב גז פליטה: טולואן, ממס קסילן, וכו ';

מבוא מפורט ליחידת עיבוד

מערכת קטליטית פוטו-חמצן

שם ציוד פוטו-חמצן קטליטי פסולת מערכת טיפול בגז פסולת

מסנן ערפל צבע שתי שכבות סוג מגירה זכוכית סיבי כותנה מסנן אפקט ראשי, אזור מסנן 2 מטרים רבועים

UV + פלזמה +

חלת דבש מופעלת פחמן

20 צינורות מנורה קטליטית אולטרה סגולה UV, כל 150W, 6 VOC פליטת גז פליטה טיפול חמצון פלזמה חמצון מנורות יונים אנרגיה גבוהה, כל 60W, (כל צינור פלזמה מייצר 3-5 פעמים האוזון של צינורות UV,

גרור מקדם/יחידה 150

הספק/מתח/יחידה 7.5KW

גודל ציוד 1250*1250*2220

אוגן טוייר בגודל 740X740

גיליון מגולוון של חומר ציוד

משקל 250 ק"ג

מאפיינים טכניים

דאודורציה יעילה: היא יכולה להסיר ביעילות תרכובות אורגניות נדיפות (VOC), אלכוהול אנאורגני ומזהמים עיקריים אחרים, כמו גם ריחות שונים. יעילות הדאודורציה יכולה להגיע ל-80-95%, ואפקט הדאודורציה

זה עולה בהרבה על תקני הפליטה הלאומיים עבור מזהמי ריח שהונפקו בשנים 1993 (GB14554-93).

אין צורך להוסיף חומרים: רק צריך להגדיר את צינור הפליטה המתאים כוח פליטה, כך הגז ריחני יכול להיות deodorized, מפורק ומטוהר באמצעות ציוד זה, מבלי להוסיף חומרים להשתתף בתגובה הכימית.

אין צורך בטיפול מקדים: הגז המנומנם אינו זקוק לטיפול מקדים מיוחד, כגון חימום, לחות וכו '. טמפרטורת סביבת העבודה של הציוד היא -30 מעלות, וחומרים וסוכנים מעורבים בטיפול.

הציוד תופס שטח קטן ומשקל קל: הוא מתאים לתנאים מיוחדים כגון פריסה קומפקטית ואתר קטן, והוא יכול להתמודד עם נפח אוויר של 20000m3/h.

יכולת הסתגלות חזקה: הוא יכול להסתגל לטיפול דאודורציה וטיהור של ריכוז גבוה, נפח אוויר גדול וחומרי גז ריחניים שונים. זה יכול לעבוד ברציפות במשך 24 שעות ביממה, ואת הפעולה יציבה ואמינה.

עלות תפעול נמוכה: ציוד זה אין פעולה מכנית, אין רעש, אין ניהול מיוחד ותחזוקה שוטפת, רק בדיקות קבועות, צריכת אנרגיה נמוכה של ציוד זה,עמידות הרוח של הציוד נמוכה מאוד<300pa, which="" can="" save="" a="" lot="" of="" exhaust="" power="" and="" energy="">
